Przygotowanie laboratoryjne
Przed przystąpieniem do planowania i projektowania laboratoriów należy najpierw zrozumieć ogólny plan docelowego laboratorium, w tym charakter, cel, misję, podstawę i skalę laboratorium oraz określić funkcje laboratoryjne i dobór sprzętu. Wybór instrumentów wpływa bezpośrednio na układ laboratorium.
Elementy planowania laboratoryjnego
Treści związane z planowaniem i projektowaniem laboratorium obejmują głównie układ samolotu, źródło wody, obwód, ścieżkę gazową i wentylację.
Plan zagospodarowania
Określić ogólny plan pomieszczeń laboratorium i określić jego układ laboratoryjny. Wymagania laboratoryjne są skutecznie izolowane od powierzchni biurowej, obszary funkcjonalne są jasno określone, eksperymenty nie ingerują w siebie, a kanały ewakuacji są odblokowane.
Źródło wody
Laboratoryjne zaopatrzenie w wodę opiera się na zasadzie wygodnego dostępu, a zlew jest instalowany w razie potrzeby. W szczególności niektóre przyrządy wymagające zewnętrznego źródła wody muszą być wyposażone w zlewozmywak, aby ułatwić wypływ wody.
Obwód
Projekt obwodu musi uwzględniać całkowity rozmiar mocy, trójfazowe wymagania elektryczne i stabilność danego przyrządu. Aby ułatwić obsługę i spełnić wymagania w zakresie zarządzania bezpieczeństwem, laboratoria zazwyczaj wymagają niezależnych przełączników sterujących.
Prawidłowy i dobry system uziemienia jest niezbędny do normalnej, niezawodnej i bezpiecznej pracy analitycznych przyrządów laboratoryjnych.
Gazociąg
Tryb dostawy gazu ma dwa typy: scentralizowane dostawy gazu i oddzielne dostawy gazu. Gazociąg powinien być wyraźnie zainstalowany wzdłuż ściany w celu instalacji i konserwacji.
system wentylacji
Wentylacja jest integralną częścią projektowania laboratoryjnego. Aby zmniejszyć szkodliwość eksperymentatora, laboratorium musi być wentylowane.
Istnieją dwa rodzaje wentylacji w laboratorium, a mianowicie lokalna wentylacja wyciągowa i pełna wentylacja pomieszczenia. Miejscowy układ wydechowy jest produkowany natychmiast po wytworzeniu szkodliwych substancji. Metoda ta może usuwać dużą ilość szkodliwych substancji przy mniejszej objętości powietrza i jest szeroko stosowana w nowoczesnych laboratoriach. W przypadku niektórych eksperymentów, w których nie można zastosować miejscowego układu wydechowego lub gdy lokalny układ wydechowy nie spełnia wymagań, należy zastosować wentylację pełną. Centralnym punktem systemu wentylacji jest określenie położenia wlotu i wylotu oraz wstępnego pochówku dyszy.
Specyfikacja i wybór sprzętu
Treści konfiguracyjne sprzętu laboratoryjnego obejmują przede wszystkim tryb układu stanowiska doświadczalnego, rozmiar konstrukcji, wybór stołu, wybór okapu wyciągowego, eksperymentalny wybór szafki, urządzenia bezpieczeństwa i tak dalej.
Tryb układu
Głównym celem układu laboratoryjnego jest bezpieczeństwo i wygoda. Istnieje kilka typowych trybów:
(1) Typ wyspy
Jest to najbardziej powszechny tryb. Jest często stosowany w dużych pomieszczeniach i w prostokątnych wnętrzach. Ten tryb charakteryzuje się płynnym przepływem ludzi;
(2) Typ półwyspu
Jest to również typowa aplikacja, tryb ten nadaje się do wąskich pomieszczeń;
(3) Typ L
Typ L nadaje się do węższych form pokojowych;
(4) Typ U.
Jest również bardziej powszechny w układzie jednoliniowym (tj. Boczna ławka).
rozmiar struktury
Struktura sprzętu laboratoryjnego jest podzielona na strukturę całkowicie drewnianą, stalowo-drewnianą i całkowicie stalową. Laboratorium może wybrać różne typy stanowisk testowych zgodnie z określonymi warunkami. Wielkość sprzętu laboratoryjnego jest bezpośrednio związana z łatwością użytkowania. Wysokość stołu do siedzenia wynosi zwykle od 750 do 850 mml. Jeśli tester męski odpowiada wyższemu współczynnikowi, wysokość wynosi 900 mm. Wysokość stacji wynosi od 850 do 920 mm. Wysokość stołu w wysokiej szklarni wynosi 450. Między ~ 600 mm; długość stołu roboczego powinna ogólnie wynosić 1200 mm na osobę (minimalna nie powinna być mniejsza niż 1000 mm), stanowisko badawcze z chemii organicznej powinno być uważane za dłuższe, 1400 ~ 1600 mm; wysokość stojaka na odczynniki wynosi 1200 ~ 1650 mm. Wysokość stołu roboczego wynosi 1800 mm, głębokość stołu roboczego wynosi na ogół 750 mm, a głębokość stołu roboczego w wysokiej szklarni wynosi zwykle od 850 do 900 mm.
Blat laboratoryjny
Obecnie jest kilka rodzajów materiałów blatów:
(1) Żywica epoksydowa: składa się głównie ze wzmocnionej żywicy epoksydowej. Ma te same wewnętrzne i zewnętrzne materiały. Może być naprawiany i odnawiany w czasie uszkodzeń, kwasów i zasad, odporności na uderzenia i wysokiej temperatury (około 800 ° C). Koszt jest stosunkowo wysoki.
(2) Płytka psychiczna odporna na korozję: Jest wykonana z wysokiej jakości wielowarstwowego papieru, zanurzonego w specjalnej cieczy fenolowej i utworzonego przez wysokociśnieniowy efekt termoutwardzalny, i poddana specjalnej odporności na korozję powierzchni. Dzięki odporności na działanie kwasów i zasad, odporności na uderzenia, odporności na ciepło, ekonomiczne i trwałe.
(3) Trespa: 70% włókna drzewnego, 30% żywicy melaminowej, technologia skanowania wiązką elektronów w celu przymocowania melaminy do warstwy wierzchniej, formowania w wysokiej temperaturze i pod wysokim ciśnieniem, wysokiej temperatury i odporności na korozję.
(4) Fornir fizykochemiczny odporny na korozję: Jest wykonany z papieru siarczanowego, białego i specjalnego papieru powierzchniowego impregnowanego specjalną żywicą fenolową o wysokiej temperaturze i wysokim ciśnieniu. Jest odporny na działanie kwasów i zasad, uderzenia i wysokiej temperatury, ale musi być stosowany razem z podłożem. .
Laboratoryjny dygestorium
Dygestorium jest jednym z najczęściej używanych lokalnych urządzeń wyciągowych w laboratorium. Posiada wiele różnych wylotów powietrza ze względu na różną strukturę i różne warunki pracy. Wydajność okapu jest dobra, w zależności od prędkości, z jaką powietrze przepływa przez wyciąg.
Szafka laboratoryjna
Szafki laboratoryjne obejmują szafki na leki, szafki na leki, towary niebezpieczne, suszarki i szafy do przechowywania wyrobów szklanych, czyste szafki i biologiczne szafy bezpieczeństwa.
(1) Szafka na próbki
Szafki na próbki do umieszczania różnych typów próbek eksperymentalnych powinny mieć podzielone na przedziały i etykietowane ścianki w celu łatwego przechowywania próbek i próbek, ponieważ niektóre próbki muszą być przechowywane w eksykatorze w zależności od właściwości fizycznych i stabilności chemicznej próbki. Dlatego przedziały są duże i małe, dzięki czemu można przechowywać różne próbki.

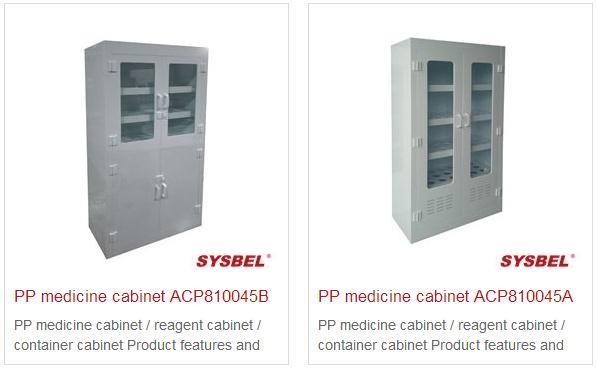

(2) Szafka lekarska
Stały odczynnik chemiczny i roztwór wzorcowy są głównie umieszczane, a dwa muszą być ułożone w sposób posortowany i nie mogą być mieszane ze sobą. Umieść odczynniki chemiczne w oddzielnym miejscu, aby uzyskać łatwy dostęp. Jednocześnie, dla bezpieczeństwa, szafka lekarska powinna być wyposażona w szklane drzwi i okna, a szafka powinna również mieć pewną nośność i odporność na korozję.
(3) Szafka na towary niebezpieczne
Nadaje się do łatwego przechowywania i krótkotrwałego przechowywania towarów niebezpiecznych, wykonanych ze stali nierdzewnej lub cegły ogniotrwałej.
(4) Szafa do suszenia i przechowywania wyrobów szklanych
Zmywaki oczyszczone są przechowywane na tacy, a wsporniki są przymocowane szynami, aby szkło było łatwo dostępne i łatwe do czyszczenia i suszenia.
